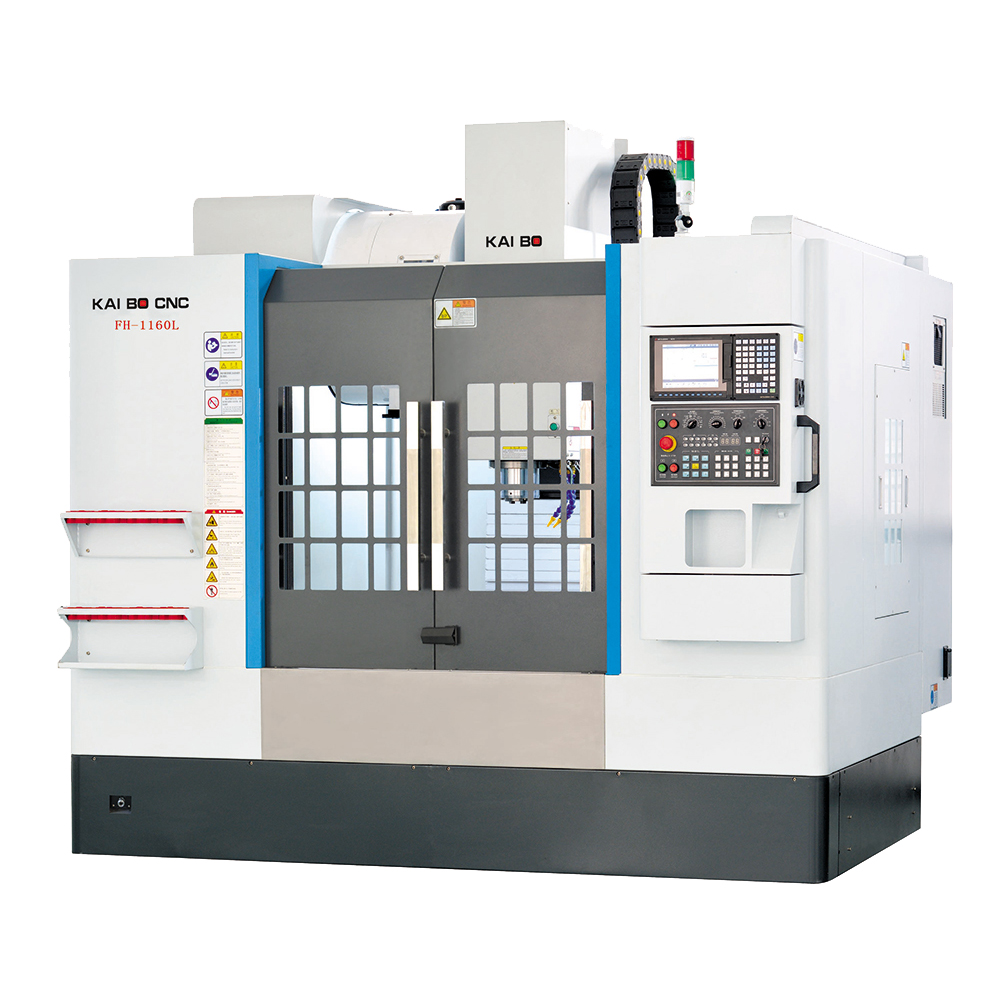

簡要描述：FH-1160L立式加工中心作為凱博數控最暢銷的機型之一，我們一直致力于該機型的升級改造，人字形坐落式立柱提供了強大的剛性，標配BT40機械主軸，提供8000-12000轉的高轉速，適合大部分模具的加工。
更新時間：2024-02-20 訪問次數：226FH-1160L立式加工中心作為凱博數控最暢銷的機型之一，我們一直致力于該機型的升級改造，人字形坐落式立柱提供了強大的剛性，標配BT40機械主軸，提供8000-12000轉的高轉速，適合大部分模具的加工。
| 規格/機型 Parameter/Model | FH-1160L | |
| 精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
| 重復定位精度 Repeat positioning accuracy |
0.005mm | |
| 工作臺 Worktable |
工作臺尺寸 Worktable size |
1240*610mm |
| T型槽 T-slot size |
5T-18-100mm | |
| 最大工作負重 Max. load |
800Kg | |
| 加工范圍 Travel |
X/Y/Z軸行程 X/Y/Z axis travel |
1100/600/580mm |
| 主軸鼻端至工作臺面距離 Spindle nose to worktable |
120-700mm | |
| 主軸中心至立柱距離 Spindle center to Column |
680mm | |
| 進給 Feed |
快速進給 G00 Max. feeding speed G00 |
30m/min |
| 切削進給 G01 Max. working speed G01 |
12m/min | |
| X/Y/Z軸電機功率 X/Y/Z axis motor power |
3.0/3.0/3.0kw | |
| 主軸 Spindle |
連接方式 Drive type |
直連式 Direct type |
| 主軸功率 Spindle motor power |
11-15kw | |
| 主軸最高轉速 Spindle Max. speed |
12000rpm | |
| 刀具規格 Tool holder |
BT40 | |
| 刀庫（選配） Tool Magazine(Opt.) |
刀庫類型 ATC type |
刀臂式刀庫 Arm type |
| 刀庫容量 ATC capacity |
24pcs | |
| 通用參數 Common |
工作電壓及總?cè)萘?br /> Power supply and total capacity | 3P/380V/50Hz/25KVA |
| 機床重量 Machine weight |
7500Kg | |
| 外形尺寸 Dimension |
3100*2600*2700mm | |
| 主要部件 Main parts |
系統 Controller |
新代 21MA/中國臺灣 Syntec 21MA/Taiwan |
| 交流伺服電機（驅動） AC servo motor(Driver) |
安川/日本 Yaskawa/Japan |
|
| 主軸變頻器 Spindle inverter |
匯川/中國 Inovance/China |
|
| 導軌（滑塊數量） Guide way |
45(6/4/6) 上銀，銀泰/中國臺灣，力士樂/德國 45(6/4/6) Hiwin,PMI/Taiwan,Rexroth/German |
|
| 絲杠 Ball screw |
4012 上銀，銀泰/中國臺灣,THK/日本 4012 Hiwin,PMI/Taiwan,THK/Japan |
|
| 電子手輪 Electronic hand-wheel |
EHDW-BA5S-1 遠瞻/中國臺灣 EHDW-BA5S-1 Future/Taiwan |
|
| 潤滑系統 Lubrication system |
YET-A2P2 裕祥精機/中國臺灣 YET-A2P2 ISHAN/Taiwan |
|
| 油冷機 Oil Coolant Chiller |
15P 帕森托爾/中國 15P Parsonthor/China |
|
| 空調 Air conditioner |
EA-6AP 帕森托爾/中國 EA-6AP Parsonthor/China |
|
| 內部排屑器 Chip conveyor |
內置螺旋排屑 Inside screw-type |
|
